PTT Taste für unsere QO-100 Station
Zur Ansteuerung unseres Adalm Plutos, dem „Hochfrequenz-Gehirn“ unserer QO-100 Satellitenstation, nutzen wir an unserem Laptop die Software SDRConsole, aktuell in der Version 3.3 von Simon Brown, G4ELI.

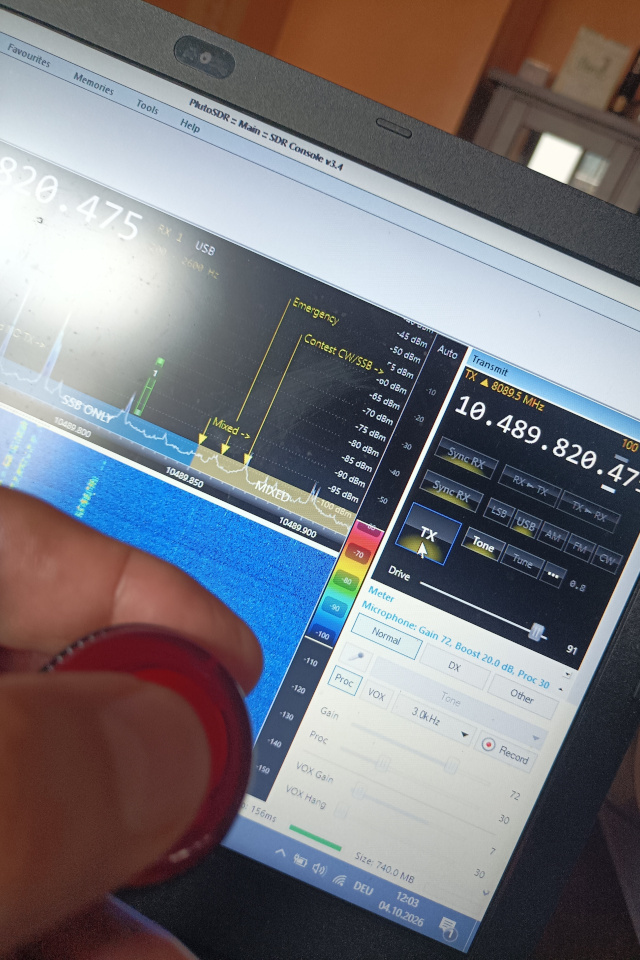

Nachdem wir bereits erfolgreich ein USB-Relais zur Aktivierung unserer dxPatrol Endstufe im Sendefall eingebunden haben, sollte diesesmal der Bedienkomfort der Station verbessert werden. Bislang mussten wir um auf Sendung zu gehen mit der Maus einen Button in der Software drücken und zum Umschalten auf Empfang dies erneut tun. Abwechselnd soll mit der Maus auch das Fenster des Logbuchs aktiviert werden um Daten des QSOs einzutragen. Ein ständiges hin-und-her-fahren mit der Maus war also angesagt.

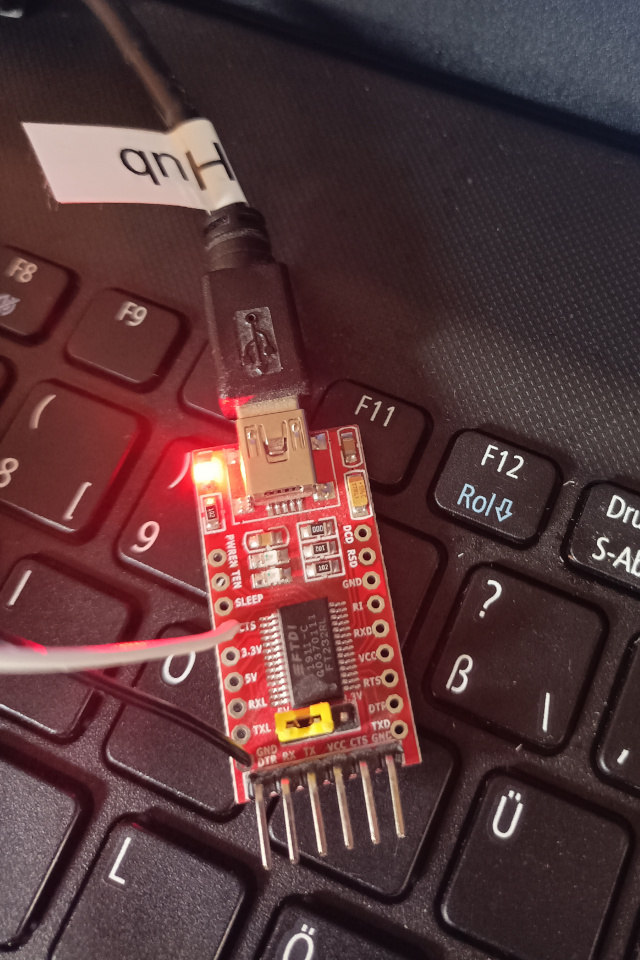

Glücklicherweise haben wir nun herausgefunden, dass SDRConsole – nicht nur wie Fall des USB-Relais – Ausgangssignale schalten kann, sondern sich auch durch eine RS232 Schnittstelle steuern lässt. Da an neueren Rechnern oftmals keine solche serielle Schnittstelle mehr vorhanden ist, nutzen wir über einen FTDI-Adapter einen weiteren USB-Port unseres Laptops. Einen Aufbauvorschlag hierzu lieferte OM Matthias, DD1US. Wir haben uns wie im verlinkten Dokument für die CTS Steuerleitung entschieden.

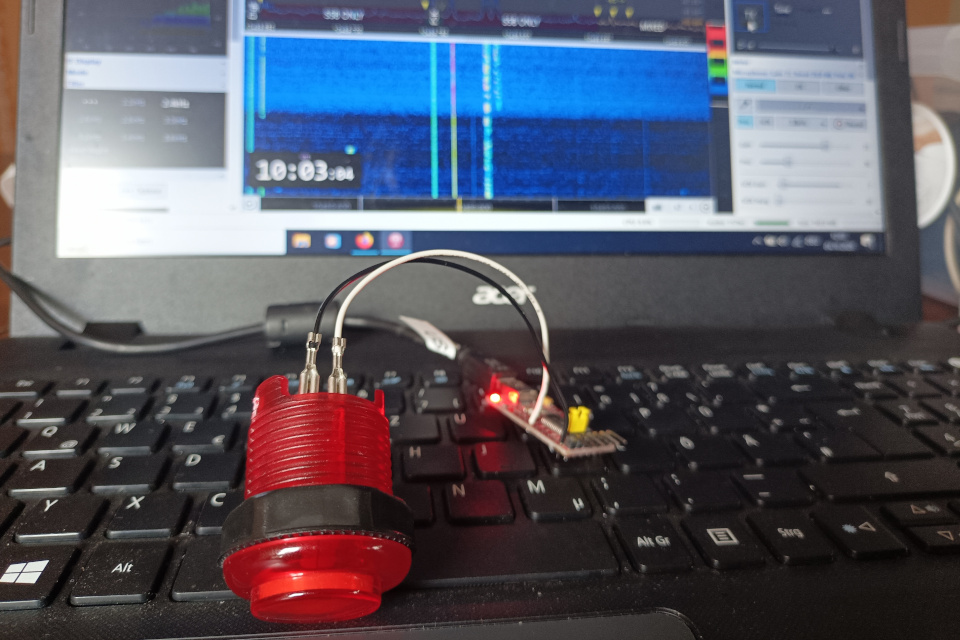

Als Taster stand uns aus einem früheren Projekt noch ein Arcade-Button zur Verfügung. Mit ihm wird die CTS-Leitung auf Masse gezogen, wenn SDRConsole während des Gedrückthaltens auf Sendung gehen soll.
Nach dem Funktionstest ging es daran ein Gehäuse für Taster und Adapter zu fertigen. Wir entschieden uns für 3D-Druck und ein Gehäuse, das man, anstatt es auf den Tisch zu stellen, bequem in der Hand halten kann um sich während des QSO auch mal im Stuhl entspannt zurücklehnen zu können (das Mikrophon ist als Headsetmikrophon am Kopfhörer befestigt).
Für den Arcadeknopf fanden wir bei thingiverse einen passenden Griff, designed von mariorosas. Dankenswerterweise hat der Entwickler neben dem für den Druck notwendigen .stl Dateien auch einen Link zu seinen Designdaten in TinkerCAD bereitgestellt. Damit ließen sich noch Änderungen am Griff, z.B. der Beschriftung, vornehmen.
Der 28mm Arcadebutton passte wunderbar in den Griff, das Gehäuse war groß genug den FTDI-Adapter aufzunehmen und die Bodenplatte hielt gut per Presspassung.
Allerdings war die Kabeldurchführung in der Bodenplatte nicht für unseren Mini-USB Anschluss ausgelegt. Dieses Problem lösten wir zusammen mit der Anbringung einer Halterung für den FTDI-Adapter.

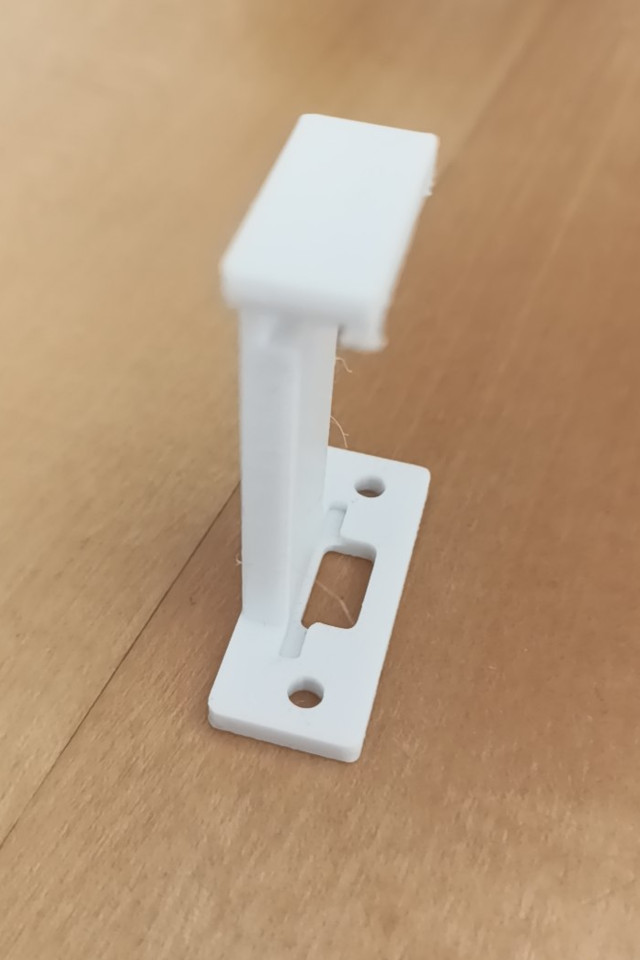

Der User Koyamalmsteen hat hierfür auf thingiverse eine Halterung veröffentlicht, die wir zunächst druckten um zu kontrollieren ob unser vorliegender Adapter auch tatsächlich passt.

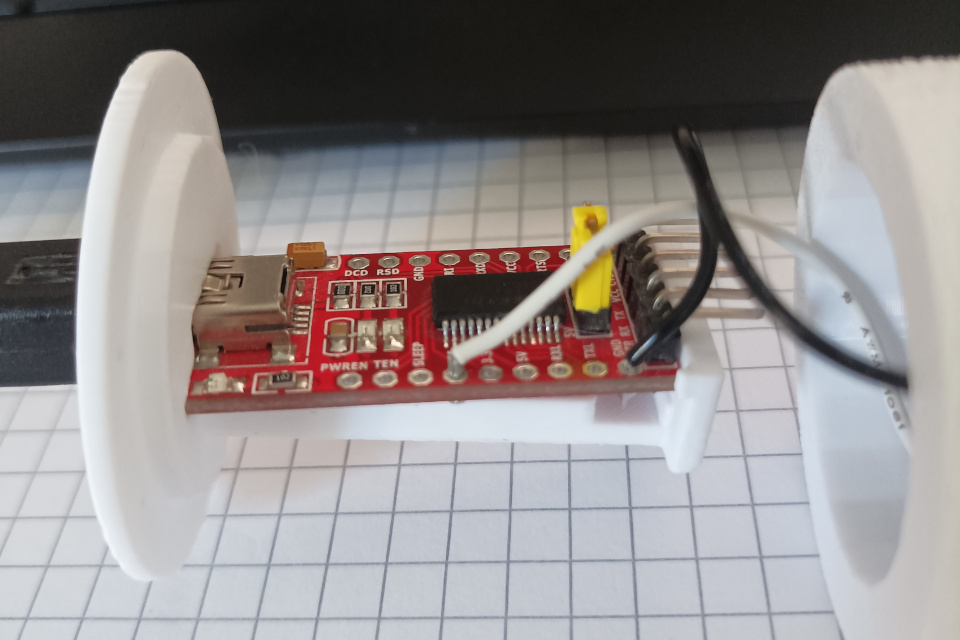

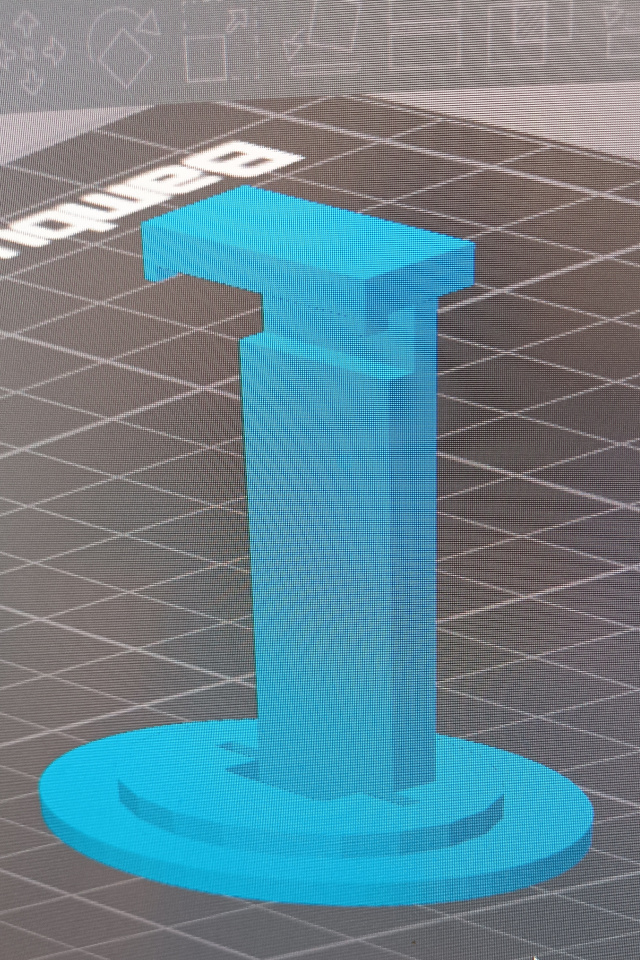

Nachdem das sichergestellt war ging es daran, diesen Adapter mit der Bodenplatte des Griffs zu verschmelzen. Da die TinkerCAD Daten des Griffs und der Bodenplatte von mariosas ja vorlagen, importierten wir die .stl Datei des FTDI-Adapters ebenfalls in TinkerCAD und brachten beide Designs zusammen. Das bedurfte etwas Hirnschmalz, da der Adapter in die Bodenplatte eingelassen werden musste damit der USB-Stecker die Buchse am FTDI-Adapter gut erreichen kann. Gleichzeitig musste die ursprüngliche kreisrunde Öffnung der Bodenplatte teilverschlossen werden und die Adapterhalterung im Bereich um die Buchse soweit zurechtgestutzt werden, dass sie in das Innere des Griffs passt.
Nach dem ersten Druck war noch eine Feinjustierung nötig, da der FTDI-Adapter zunächst nicht weit genug in die Bodenplatte hineinragen konnte. Nach dem Einpflegen der Verbesserung in TinkerCAD stellte sich beim zweiten Druck dann der Erfolg ein.

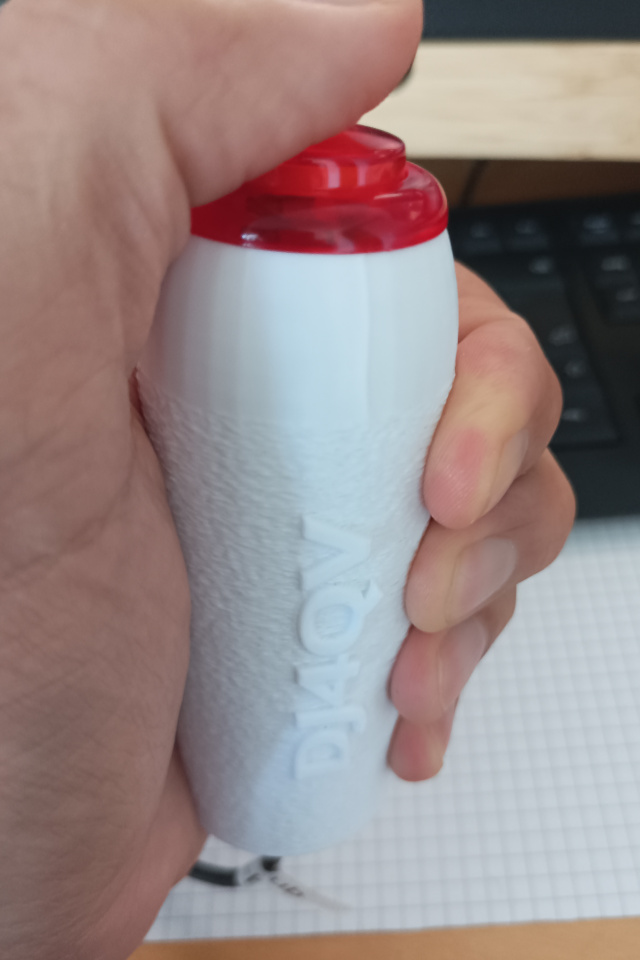

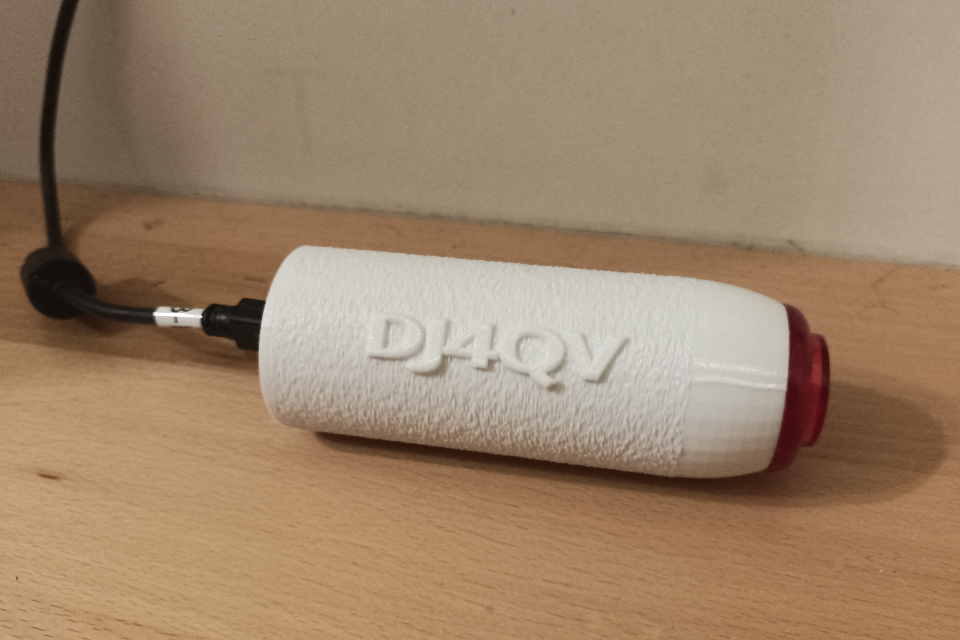

Vollständig zusammengebaut genießen wir seitdem den erhöhten Bedienkomfort unserer QO-100 Satellitenstation und können bequem per händischen Tastendruck unsere Anlage auf Sendung schalten.
