Wir haben eine neue RX-Antenne
Im Zuge unseres Ausbildungskurses im Rahmen der Regionalen Begabtenförderung Oberfranken haben wir eine neue Antenne bekommen. Dabei handelt es sich um eine D-300N, eine breitbandige Discone Antenne von Diamond für den Frequenzbereich von 25 MHz bis 3 GHz.

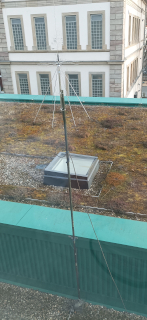

Die Antenne haben wir wie unsere X-50 auf Bundeswehrzeltstangen befestigt und am (für Hochfrequenz nicht optimalen) Ort zwischen unserem F-Bau und dem Hauptbau aufgebaut.
Die Discone Antenne dient uns als reine Empfangsantenne. Mit ihr speisen wir über einen RTL-SDR V4 einen Raspberry Pi. Die Version 4 des RTL-SDR-Sticks besitzt gegenüber der Version 3 den Vorteil eines integrierten Upconverters, der im Bedarfsfall automatisch in den Signalweg eingeschleift wird. Dadurch ergibt sich ein deutlich besseres Empfangsverhalten für Kurzwellensignale.
Die Empfangssignale werden aktuell mit der auf dem RaspberryPi installierten Software OpenWebRX+ weiterverarbeitet. So sind wir in der Lage über einen sehr großen Frequenzbereich Funksignale zu visualisieren und sie hörbar zu machen bzw. zu dekodieren. Und obwohl die Discone-Antenne erst ab 25 MHz spezifiziert ist, gelingt uns in Zusammenarbeit mit dem RTL-Stick sogar das Lauschen in den Amateurfunkbändern der Kurzwelle.

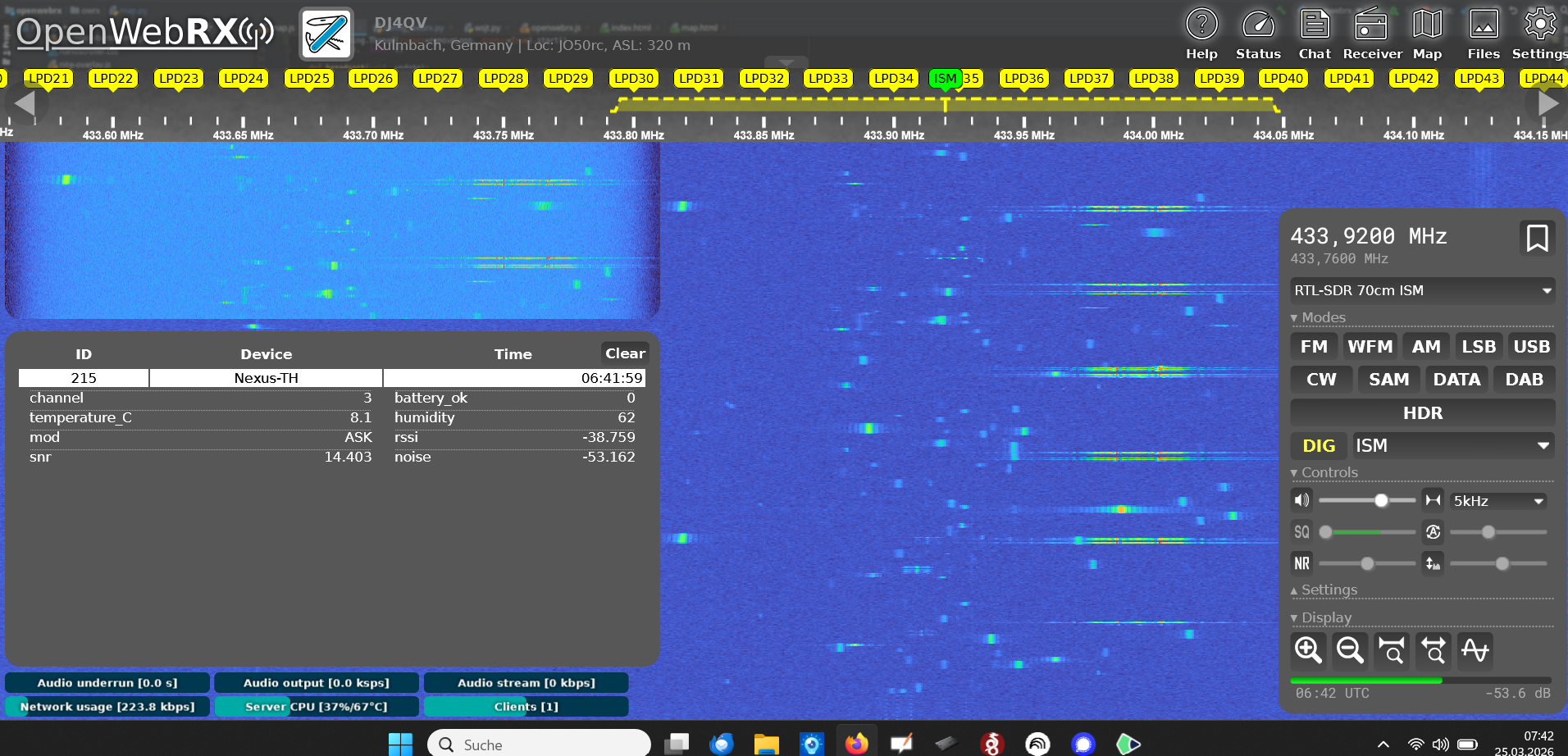

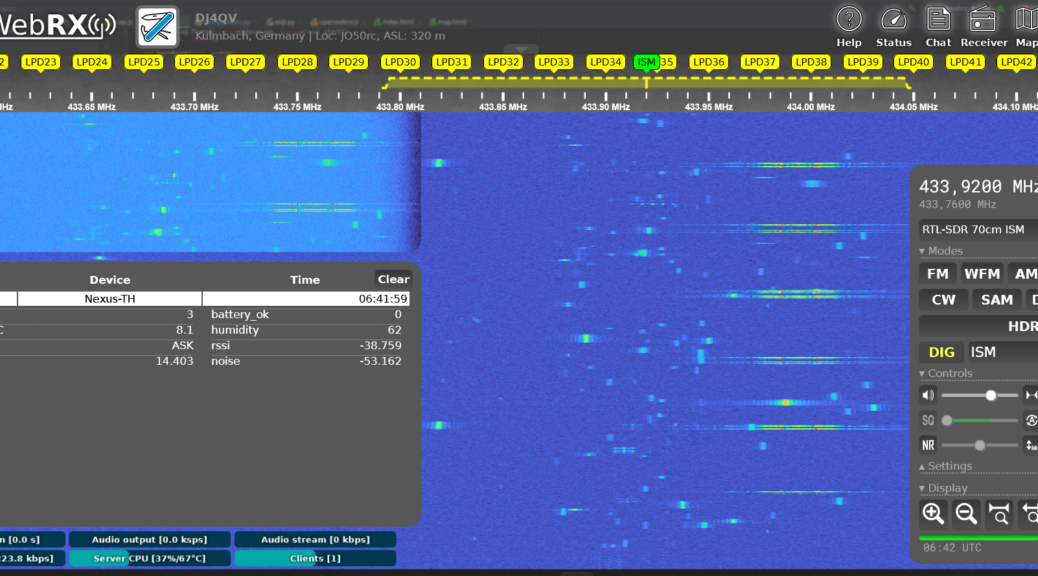

Seine besondere Stärke spielt die Antenne dann aber ab dem 10m Band aus. Repeater im 2 m und 70 cm-Band werden einwandfrei empfangen. Und da die Software OpenWebRx+ auch Digitalsignale im 70 cm ISM Band entschlüsselt erfahren wir nun welche Temperaturen die umliegenden privaten Wetterstationen anzeigen oder Dank der funkenden Reifenkontrolldrucksensoren, welcher Lehrer um wieviel Uhr in die Schule kommt.

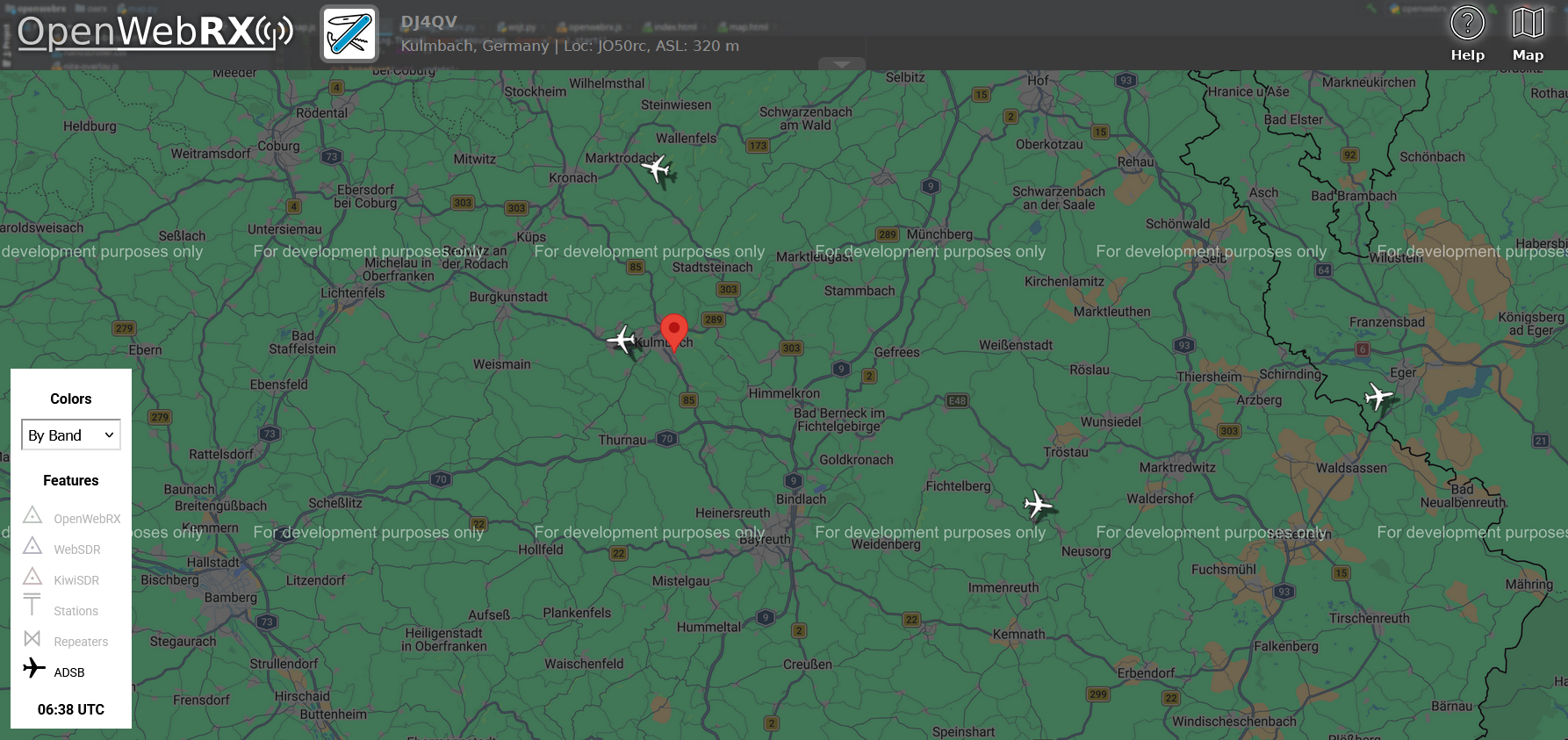

Eine weitere insteressante Spielwiese ist der Empfang der ADS-B-Aussendungen (Automatic Dependant Surveillance-Broadcast) der in der Gegend von Kulmbach fliegenden Flugzeuge. Aus den dekodierten Signalen erfährt man neben der Flugzeugkennung auch den Abstand zur Empfangsstation, die aktuelle Flughöhe und Geschwindigkeit. Ein Klick auf den entsprechenden in der Software angezeigten Link führt zu flightaware.com, von wo man weitere Live-Informationen zum Flug erhalten kann. Die Positionen aller empfangener Flugzeuge lassen sich auch auf einer Karte visualisieren.
Geplant ist an dieser Antenne über einen passiven 50-Ohm-Splitter auch einen Empfänger für Satellitensignale anzuschließen. Das Citicen-Science Projekt Tinygs.com sammelt weltweit alle empfangenen Payload-Daten von Low-Earth-Orbit-Satelliten (LEO). Diese meist sehr kleinen, von Universitäten und Forschungseinrichtungen entwickelten Satelliten umkreisen die Erde in niedriger Höhe und sammeln Daten z.B. zur Erdbeobachtung und -vermessung oder liefern Informationen zu ihrem eigenen Zustand. Da die meisten dieser Satelliten im 433 MHz ISM Band senden sind sie leicht mit einem ESP-Controllerboard zu empfangen. Die Aufbauanleitung und die benötigte Software nebst Webflasher erhält man bei TinyGS.com. Daneben gibt es noch ein sehr aktives Forum und eine Übersicht über alle mitarbeitenden Empfangsstationen weltweit und deren empfangenen Livedaten.
