Arbeitserleichterung
Die Informationen sind zwar alle auf unserem Monitor ersichtlich, als Anfänger verliert man aber noch schnell den Überblick.
Damit nun das Stationsrufzeichen (/T muss man sich als Lernling dann noch merken), die aktuelle Uhrzeit in UTC und der Locator schnell mit nur einem Blick ersichtlich sind, haben wir ein 8-Dot-Matrix Display für unsere Funkstation gebaut.
Das Grundgerüst der Software stammt von StechiezDIY und basiert auf der Arduino Bibliothek MD_Parola um die Zeichendarstellung auf den per MAX7219 angesteuerten 8-Dot-Matrix Modulen zu bewerkstelligen. Die aktuelle Uhrzeit holt sich das Programm per WLAN-Verbindung von einem öffentlichen Zeitserver. Ein Video zur Arbeit von StechiezDIY findet sich bei Youtube.
Für unsere Zwecke haben wir drei 8×32-Dot-Matrix Displays hintereinander geschaltet und MD_Parola 4 Zonen definiert. Eine für den Stationsnamen, eine für die Stunden und Minutenanzeige, eine für die Sekundenanzeige und eine für den Locator.
Im Code mussten wir noch eine kleine Änderung vornehmen, damit beim Übergang der vollen Minuten die neue Minuten rechtzeitig erscheint.

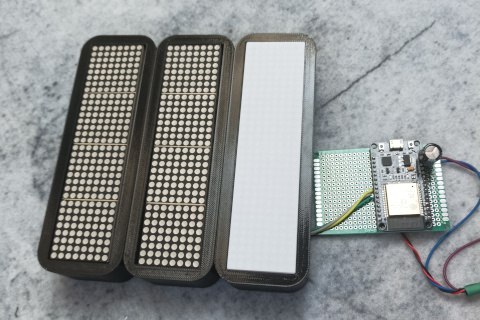

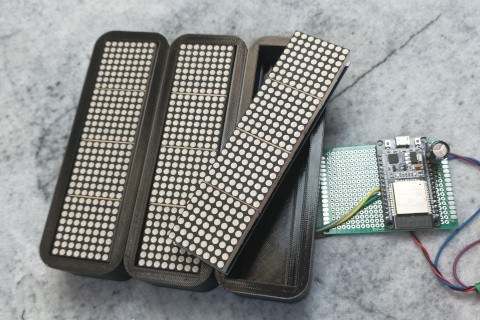

Für den Festaufbau haben wir ein schönes Gehäuse auf makerworld.com des Nutzers error105 gefunden. Wir haben drei Exemplare gedruckt und mit doppelseitigem Klebeband übereinander befestigt. Die Leiterplatten mit den jeweils vier 8×8-Dot Matrix Displays haben wunderbar gepasst.

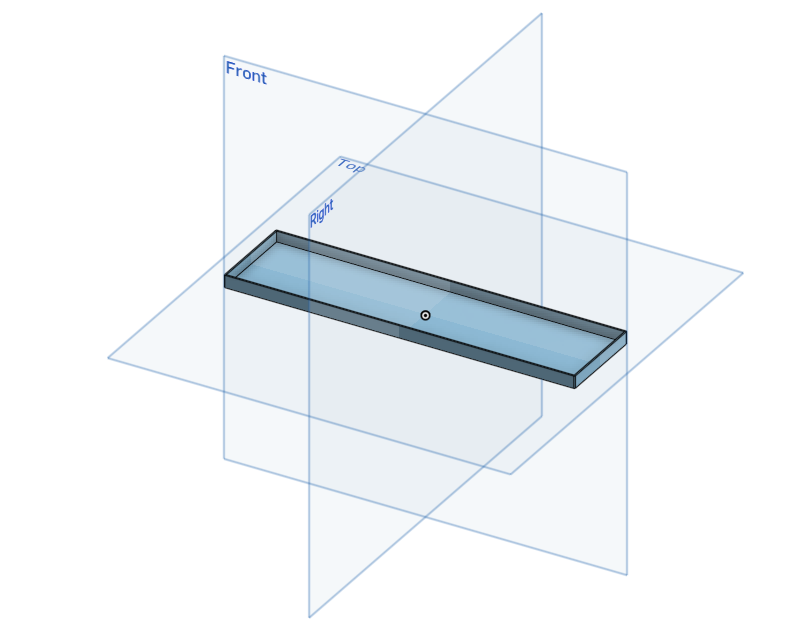

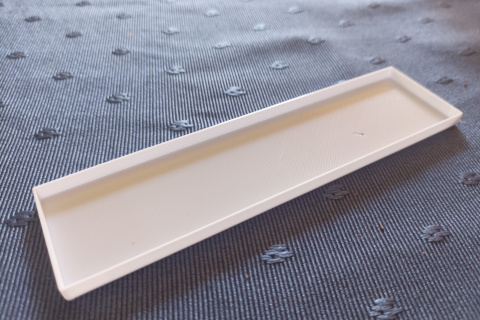

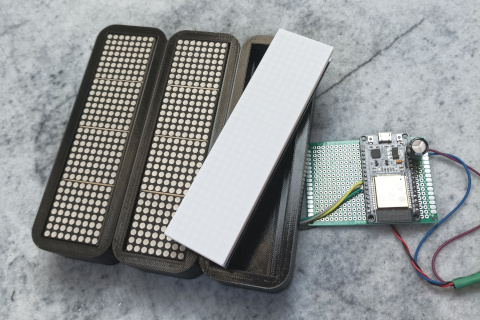

Die Diffusoren haben wir mit Onshape selbst entworfen und anschließend aus weißem PETG gedruckt. Sie lassen sich passgenau über die Matrixmodule stülpen und erzielen eine Presspassung mit den Gehäuseinnenwänden. Somit werden die Matrixmodule an Ort und Stelle gehalten.
